Blohm und voss p 188 Empty Blohm und voss p 188

Message par pifoux le Lun 26 Nov - 21:09

boite d'origine
Blohm und voss p 188 Bv_18814" alt="" loading="lazy" />
ce qu'il y a dedans
Blohm und voss p 188 Bv_18815" alt="" loading="lazy" />

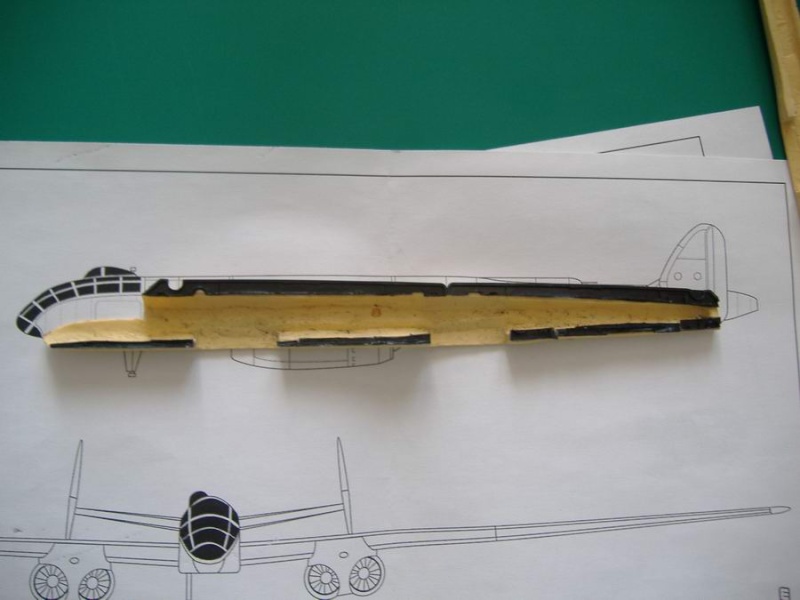

Par raport au plan fourni par unicraft, le fuselage est trop étroit et trop bas de 3mm, le collage d'une cale en plastique issue d'une disquette sur une moitié du fuselage va me servir de gabarit pour restructurer le fuselage.
Blohm und voss p 188 01_pos10" alt="" loading="lazy" />
après bien du travail, j'arrive à ça, tout d'abord un autre missile que celui prévu, construit en scratch :
Blohm und voss p 188 07_mis10
Blohm und voss p 188 07_vue10
aujourd'hui j'en suis là :
Blohm und voss p 188 08_bv_10
Blohm und voss p 188 08_bv_11
Blohm und voss p 188 08_bv_13
et là les sièges, voilà....Pour ceux qui voulaient savoir ce que c'était comme avion, et la résine unicraft..
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Lun 26 Nov - 22:19

Bsr pifoux...super exercice!!!!!
La resine n'est pas evidente a travailler. cheers
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par fonck le Mar 27 Nov - 6:20

j'ai jamais travaillé la resine, j'admire
fonck
fonck
Admin

Messages : 588
Points : 823
Date d'inscription : 27/10/2012
Age : 59

Voir le profil de l'utilisateur http://maquette.forumactif.org

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Mar 27 Nov - 11:27

Ah oui la il i a du beau boulot......et de la recherche .je connaissais pas cet avion
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Mar 27 Nov - 18:03

c'est un prototype de fin de guerre, il a existé sous forme de plans seulement, la fabrication d'un exemplaire devait être lancée mais la fin de la guerre a tout interrompu. Et oui, c'est assez compliqué à monter dans la mesure où c'est une coque vide, mais surtout qui n'est pas aux dimensions du plan au 1/72 FOURNI par le constructeur de la maquette !!! Alors oui il y a beaucoup de boulot. Je vous montrerai l'avancement au fur et à mesure.
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Mar 27 Nov - 19:53

Cool c'est tres interressant...merci pifoux..
Chui fan de ton zozio
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Jeu 6 Déc - 22:52

merci à vous, j'ai un peu avancé, restructuré le fuselage en hauteur, en largeur aussi. J'ai utilisé de la résine époxy bi-composant, reconstruit les tourelles télécommandées qui étaient seulement figurées, par voie de conséquence il m'a fallu refaire les profilés aérodynamiques protégeant ces tourelles. la première difficulté a été de respecter le plan du fabricant, qui n'est pas capable de produire une maquette respectant son propre plan, la deuxième a été de re-construire le fuselage en hauteur, la troisième de poncer le tout de façon à avoir une ligne sans angles, et finalement la dernière consiste à poncer le tout pour avoir une surface lisse. Je posterai des photos plus tard.. Rolling Eyes
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Ven 7 Déc - 0:31

Ok ca va etre terrible le resultat...
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Sam 8 Déc - 0:46

voilà donc, comme je le disais, les photos, avec les explications qui vont avec. Le manque de matière en hauteur est compensé avec de la résine époxy
Blohm und voss p 188 09_fus10
les tourelles sont refaites, n'étant que simplement figurées sur les profilés aérodynamiques du kit, je me suis inspiré de celles du He 177, il a fallu aussi refaire les profilés trop étroits et pas assez hauts, pour "coller" au plan unicraft.
Blohm und voss p 188 09_fus11
il m'a fallu aussi poncer toute la résine pour avoir une fuselage sans ondulation, avec une texture plane. Voilà ce que ça donne pour le moment après une couche de klir pour essayer d'avoir une surface sans trop de défaut.
Blohm und voss p 188 09_fus12
la largeur du kit a aussi été reprise, voilà le fuselage posé sur le plan
Blohm und voss p 188 09_fus13
Je vais vernir en satiné les consoles et le tableau de bord du cockpit, puis je passerai une couche d'apprêt pour vérifier les défauts d'aspect encore présents.
Les missiles sont pratiquement finis, toutes les pièces sont collées, poncées, il reste quelques petits défauts de surface à mastiquer et poncer, puis ce sera à leur tour d'avoir une couche d'apprêt..
Blohm und voss p 188 09_mis10
je trouve "mon" missile un peu plus fin que l'original, je me suis un peu loupé sur ce coup j'espère que vu de chaque côté de l'aile ça sera moins visible
Blohm und voss p 188 09_mis11
Et puis j'ai un souci avec les ailes mal positionnées de mes missiles, je vais arranger ça cette semaine.. Fin des hostilités de la semaine, voilà,voilà, dès que j'avance un peu plus je continuerai mon panzer IV, et vous mettrai des photos de cet autre kit que je suis en train de faire...A bientôt
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jamioul le Lun 10 Déc - 19:18

Ha!!! Du "wath if", ca moi j amie bien aussi!
jamioul
jamioul

Messages : 46
Points : 48
Date d'inscription : 04/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Lun 10 Déc - 20:54

du what if avec de la résine pourrie, effectivement
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Lun 10 Déc - 21:44

C'est vraiment trs bien...pour rattrapper le diametre de tes missiles,chemise les avec une feuille d'alu...
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Mer 12 Déc - 19:33

c'est une idée, je vais essayer ça, merci du tuyau
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Mer 12 Déc - 20:02

Tu peux i aller c'est garanti.......
J'utilise des opercules de boites de cafe liophilise...ca se travaille bien et ca a une bonne tenue
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Sam 5 Jan - 23:32

un petit plus, maintenant que mon doigt est cicatrisé et que je peux l'utiliser un peu. le fuselage est poncé, les derniers défauts sont supprimés, les ailerons sont collés, Le fuselage est maintenant présentable. Et je me suis fait peur en collant les dérives
Blohm und voss p 188 10_bv110
Je pense que je vais refaire la partie manquante de l'aileron en mastic
comme pour une très grosse partie de la maquette d'ailleurs.
Blohm und voss p 188 10_bv111
La difficulté supplémentaire avec ce kit c'est que rien n'est marqué qui pourrait aider à positionner l'empennage, il faut passer un temps pas possible avec crayon et règle pour être sûr de ne pas coller les pièces décalées l'une par rapport à l'autre. Un petit trou dans le fuselage et les ailerons avec un bout de trombone collé à l'intérieur permet de maintenir l'ensemble sans risquer de voir se décoller l'ensemble.
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Dim 6 Jan - 11:34

Tu as le moral et on a rien sans mal!!!!!!
Mais pense a changr de marque......
Superbe rea resine...
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Lun 7 Jan - 20:58

une petite mise à jour . le fuselage est poncé, les derniers défauts sont supprimés, les ailerons sont collés, Le fuselage est maintenant présentable
Par contre le collage des dérives est sportif :
Blohm und voss p 188 10_bv110
vue de plus près
Blohm und voss p 188 10_bv111
Je pense que je vais refaire la partie manquante de l'aileron en mastic
comme pour une très grosse partie de la maquette d'ailleurs.
La difficulté supplémentaire avec ce kit c'est que rien n'est marqué pour
aider à positionner l'empennage. Il faut utiliser crayon et règle et moult mesures pour être sûr de ne pas coller les pièces décalées l'une par rapport à l'autre. Un petit trou dans le fuselage et les ailerons avec un bout de trombone collé à l'intérieur permet de maintenir l'ensemble sans risquer de voir se décoller l'ensemble.
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Sam 23 Mar - 21:32

le fuselage est avancé, l'empennage est collé et mastiqué, le support du périscope inférieur est confectionné, la prise d'air inférieure de fuselage est collée
Blohm und voss p 188 11_bv110
et le dessous
Blohm und voss p 188 11_bv111
les trous destinés à recevoir les canons sont percés, les sièges sont positionnés et la verrière est découpée avec beaucoup de précautions parce qu'elle ne s'ajuste que de façon très pifométrique. Les ailes sont percées ainsi que les supports de missile et un morceau de trombone est inséré dedans de façon à permettre un collage solide.
Blohm und voss p 188 11_ail10
Blohm und voss p 188 11_ail11
Les inserts métalliques ne sont très droits, sans doute un manque de précision de ma part ce qui signifie qu'il va falloir que je me prenne la tête pour positionner tout ça sur le fuselage.
Les deux missiles sont finis, poncés, il ne reste plus qu'à forer un petit trous destiné à recevoir l'axe de maintien des deux supports des ailes, et à les peindre. Voilà à quoi ils ressemblent, sachant que le jaune est celui fourni par unicraft, et le vert est confectionné de toute pièce.
Blohm und voss p 188 11_mis10
voilà pour cette avancée.
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Dim 24 Mar - 17:14

Perso je trouve ca magnifique....que du bonheur de pouvoir bricoler.
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Dim 24 Mar - 20:55

Merci à l'admin, et pardon pour ma bêtise
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jamioul le Lun 25 Mar - 21:15

Hé ben , il y en a qui ne recule pas devant la difficulté! Bravo a toi rien que pour l effort que tu fourni sur cette "maquette" Very Happy
jamioul
jamioul

Messages : 46
Points : 48
Date d'inscription : 04/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Mar 26 Mar - 7:09

Oui ca cest sur!!!!!!!
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Mer 17 Avr - 11:13

Le montage avance petit à petit. J'ai collé une aile ainsi que les dérives. Les trous
entre les éléments collés ensemble qui font penser aux tranchée de 14-18 (version 1/72) sont remplis
au mastic tamyia.
Blohm und voss p 188 12_bv_10
Les dérives se sont décollées car la surface de collage n'est pas assez importante
pour permettre la solidité de l'ensemble. J'aurais dû m'en douter et prévoir,
mais ce fut un instant de relâchement impardonnable. Résultat, une dérive se décolle.
J'ai donc percé un trou dans celle-ci et enfoncé un axe en fer confectionné à partir
d'un petit trombone pour maintenir les pièces ensemble. Comme l'autre côté s'est décollé aussi
j'en ai fait de même pour les deux dérives. J'ai collé aussi de la même façon l'aile au fuselage,
à l'aide de trombones coupés
Blohm und voss p 188 12_bv_11
J'ai confectionné, parce que même s'il est indiqué sur le plan il n'existe pas
dans les pièces fournies, le support du périscope inférieur du navigateur,
et confectionné celui du pilote un peu devant. J'ai refait les trappes des trains d'atterrissage
à la bonne dimension tant en profondeur qu'en largeur et longueur puis les ai collées sur le fuselage.
Blohm und voss p 188 12_bv_12
Les roues du train d'atterrissage originaires du kit, en deux trains en tandem
sont collées aux trains qui eux sont entièrement refaits "maison".
Blohm und voss p 188 12_bv_13
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par pifoux le Mer 17 Avr - 11:14

J'ai un peu avancé et voilà le résultat avec les deux ailes collées. Après avoir calculé, re-calculé,
et re-re-calculé l'emplacement exact de l'autre aile, de façon à ce qu'elles soient au même niveau
toutes les deux, et sur le même axe.
Blohm und voss p 188 13_bv_10
vue de dessus :
Blohm und voss p 188 13_bv_11
Les portes des trains sont collées, un petit axe est inséré et collé dans les supports des missiles.
Les bords d'attaque des ailes sont mastiqués une fois de plus à cause des petits trous dans la résine
que je n'avais pas remarqué puis poncés. Ca donne ça vue de dessous
Blohm und voss p 188 13_bv_12
Les parties noires et vertes du kit représentent les manques importants de matière,
les parties blanches aux jointures représentent les petits manques de matière
sur les surfaces de collage, les parties blanches sur les surfaces planes représentent
du mastic très dilué que j'ai étalé pour égaliser la résine. Un ponçage léger avec du papier
de verre très fin permet d'égaliser le tout et d'avoir une surface lisse.
Les deux missiles sont pratiquement finis
Blohm und voss p 188 13_bv_13
quelques petits détails comme égaliser les ailettes et remettre droit les gravures des panneaux
ne me prendront qu'une petite dizaine de minutes à la proxxon.
Blohm und voss p 188 13_bv_14
pifoux
pifoux

Messages : 683
Points : 719
Date d'inscription : 17/11/2012
Age : 70
Localisation : montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par jimstarck le Mer 17 Avr - 16:18

Eh ben quel travail.....il a une sacree gueule le zozio
jimstarck
jimstarck
Admin

Messages : 3015
Points : 3337
Date d'inscription : 28/10/2012
Age : 58
Localisation : picardie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Blohm und voss p 188 Empty Re: Blohm und voss p 188

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
